Protector S49-I

Was ist der Protector S49-I?DE

protector-s-49-I

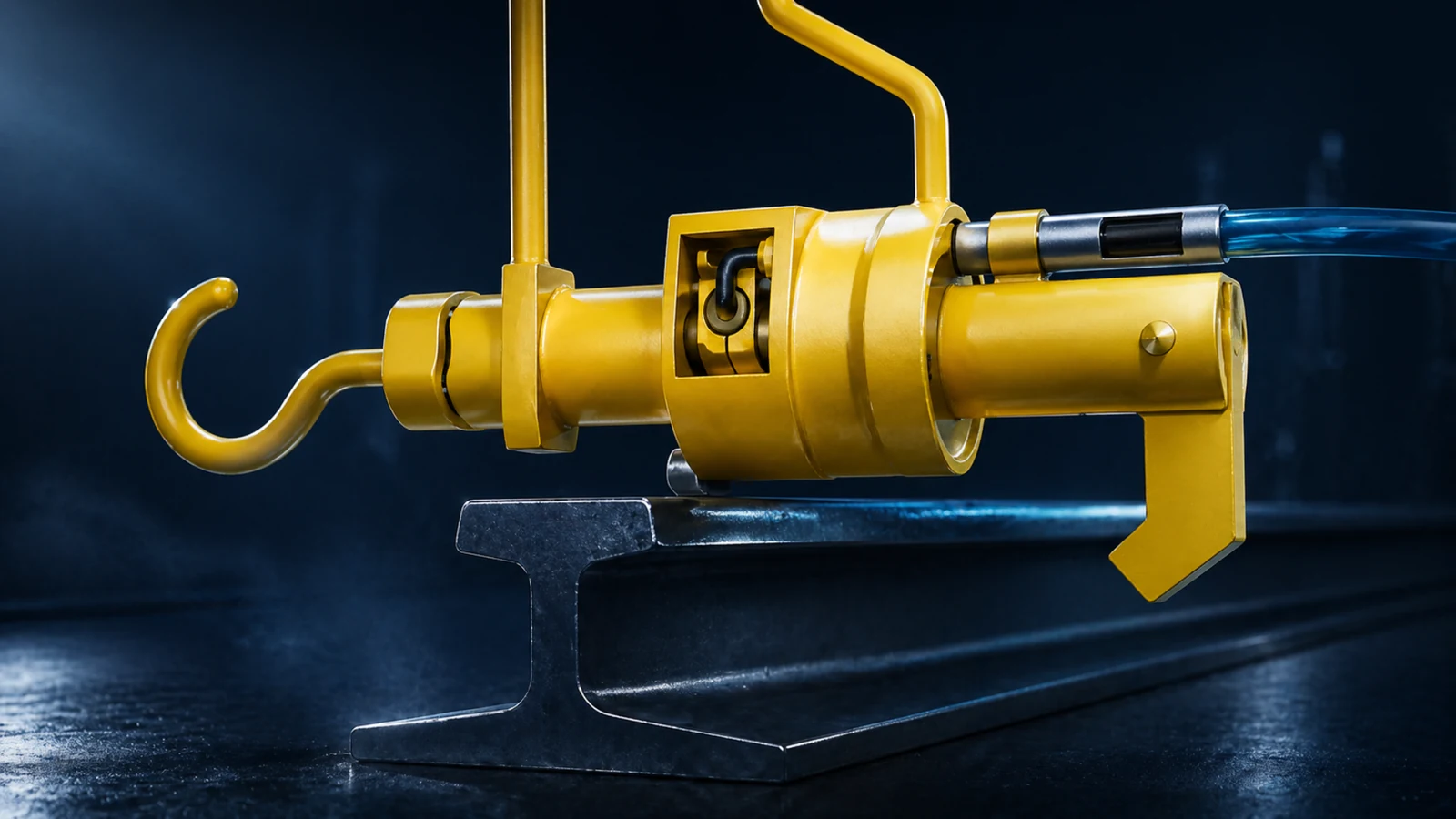

Der Protector ist ein druckluftgesteuerter Schienenhaken mit eingebautem elektronischem Schalter (induktiver Näherungsschalter).
Kesselwagen

Aufgabe des Protectors S49-I

Kesselwagenprotector-2-49-I-1
Für den Umschlag von Flüssiggas aus Kesselwagen werden bewegliche Leitungen mit Schnellschlussarmaturen an der festen Seite der Verladestation benutzt.

Der Protector wird in dieses System integriert und hält bei anstehendem Steuerdruck die Bodenventile des Kesselwagens offen.

Bei Undichtigkeiten an den beweglichen Leitungen können die Bodenventile des Kesselwagens per Fernbedienung sofort geschlossen werden.

Arbeitsweise des Protector S49-IKesselwagenbefüllung sicher

Von einer Steuerzentrale wird das Schnellschlusssytem über Magnetventile mit Druckluft angesteuert.

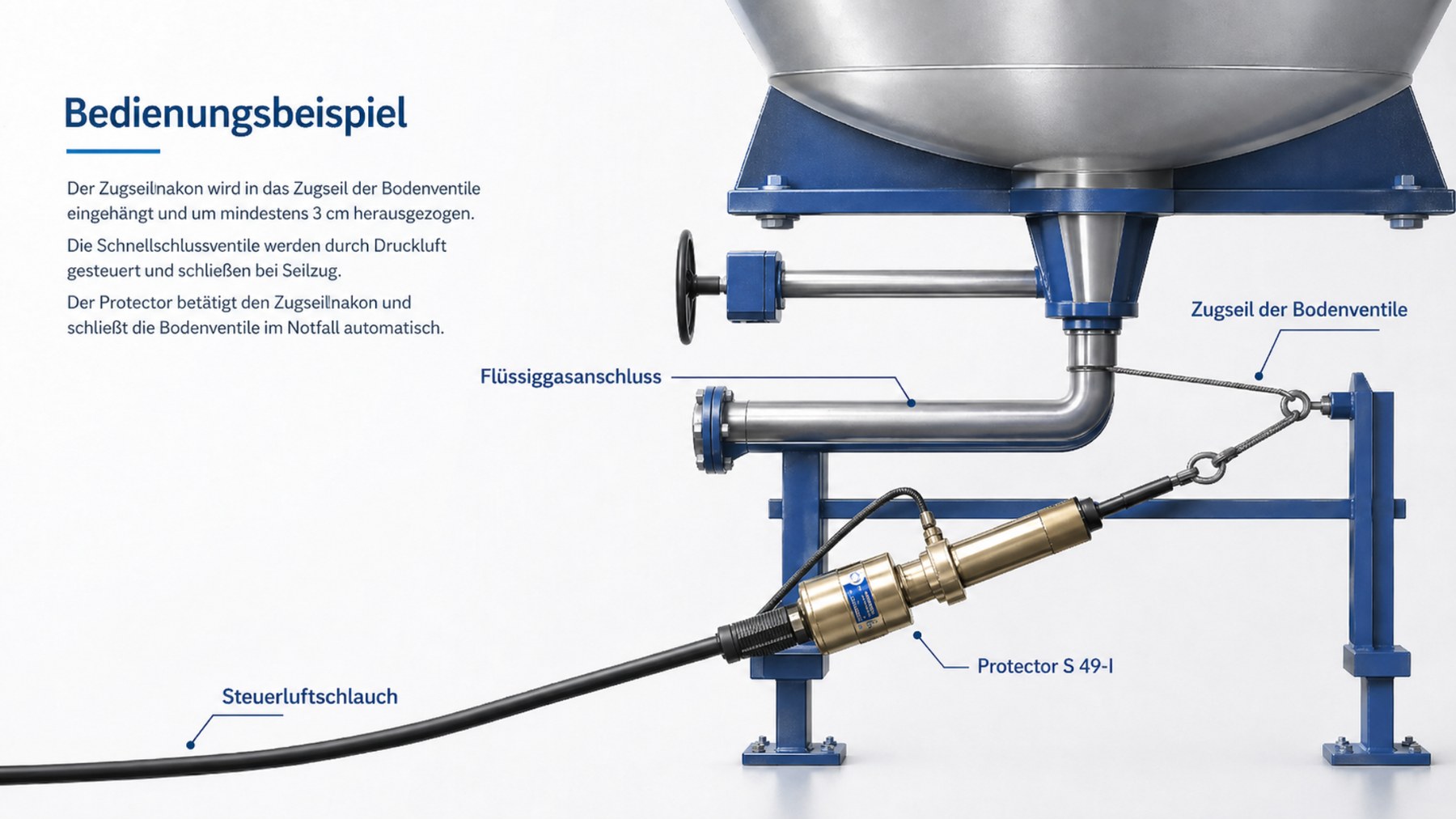

Der Zugseilhaken des Protectors wird in das Zugseil der Bodenventile eingehängt und die durch Druckluft arretierte Klinke in den Schienenstrang eingeklinkt.

Somit werden die Bodenventile offengehalten.

Über ein Not-Aus-System werden die Schnellschlussventile und der Protector abgesteuert.

Die Schnellschlussventile schließen, der Protector wird drucklos, die arretierte Klinke des Protectors wird beweglich und klinkt aus dem Schienenstrang aus, das Zugseil erschlafft und die Bodenventile des Kesselwagens schließen.

Im Brandfall würde der Steuerluftschlauch zerstört.

Dadurch wird der Protector abgesteuert.

Aufgabe des induktiven Näherungsschalters

Wenn der Protector aus dem Schienenstrang ausklinkt, wird durch den elektronischen Schalter ein Signal zur Alarmierung oder zum Absteuern des Schnellschlusssystems geschaltet.

Arbeitsweise des induktiven Näherungsschalters

Klinkt der Protector aus dem Schienenstrang heraus, schiebt sich der Zugseilhaken durch Federkraft in das Innere des Protectors. Hierdurch wird das Magnetfeld des elektronischen Schalters gestört und der Näherungsschalter wird gedämpft. Durch diesen Vorfall erfolgt ein Signal über eine Leitung im Schlauchinneren an den Schaltverstärker des Transistors.

Die Funktion des Indikators ist von -40°C bis +100 °C gewährleistet. Außerhalb dieses Spektrums wird er zerstört und meldet dies an den Transistor-Schaltverstärker.
